FSB氟塑料合金离心泵

技术规范:

产品型号:FSB
流量:3.6~100m3/h
扬程:15~55m
转速:2900r/min
功率:1.5~18.5KW
进口直径:25~100mm
适用温度:-20℃~120℃
工作温度:0°C~40°C
适用介质:硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等
用途:用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构等行业

产品详情

产品特点

FSB型氟塑料合金离心泵按国际标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,是目前上强耐腐蚀装备之一。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等优点。杜绝跑、冒、滴、漏,广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构等行业。本司化工泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

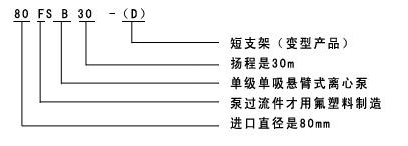

型号意义



使用说明安装及注意事项

1.在安装前应对泵和电机进行检查,各部分应完好无损,泵内无杂物。

2.将本泵放置水平位置上接上进、出管和接通电源,后用手盘动联轴器,检查有无碰擦现象,转动轻松则安装结束。

3.塑料合金泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受,扬程高的泵在出口还应安装逆止阀,以防突然停机的水锤破坏。

4.所有接合处必须保持密封,以防漏气、液影响泵的工作性能。

5.运转过程中如发现撅动或不正常声音时.应立即停车检查原因,故降排除后才能工作。


拆卸与安装

泵的拆卸

1.泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。

2.松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。

3.松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。

4.松开机械密封动环不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环,松开后盖上压盖螺钉,取出动坏。

5.松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。


泵的装配

1.按拆卸的相反顺序将密封件动环、环、后盖、压盖、叶轮、泵体等装上紧定螺栓。

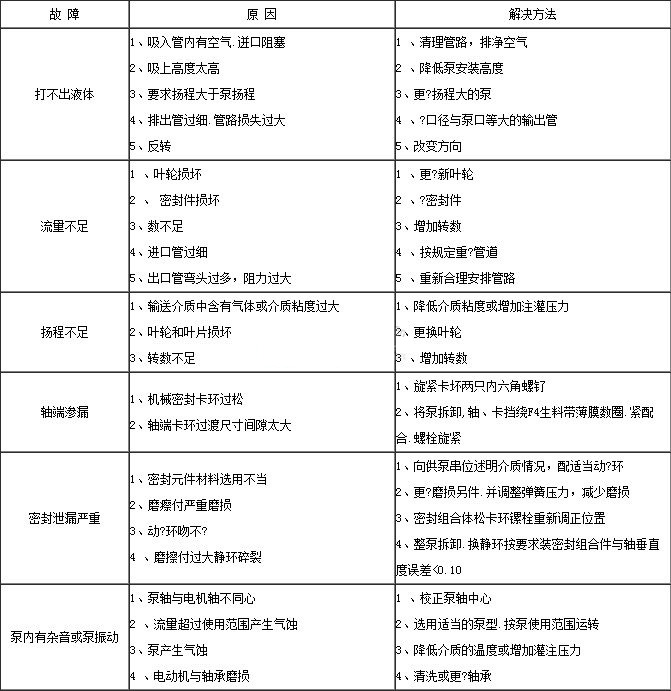

故障与排除

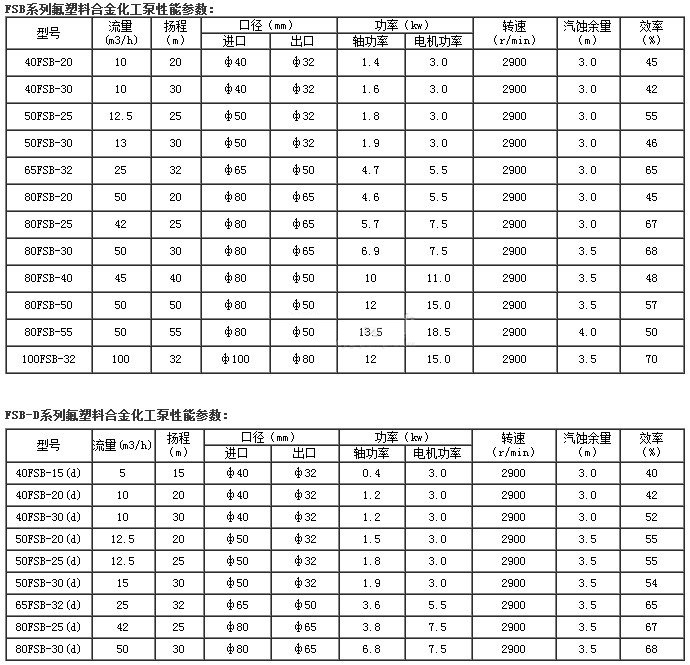

性能参数


适用范围

广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、工业等行业。

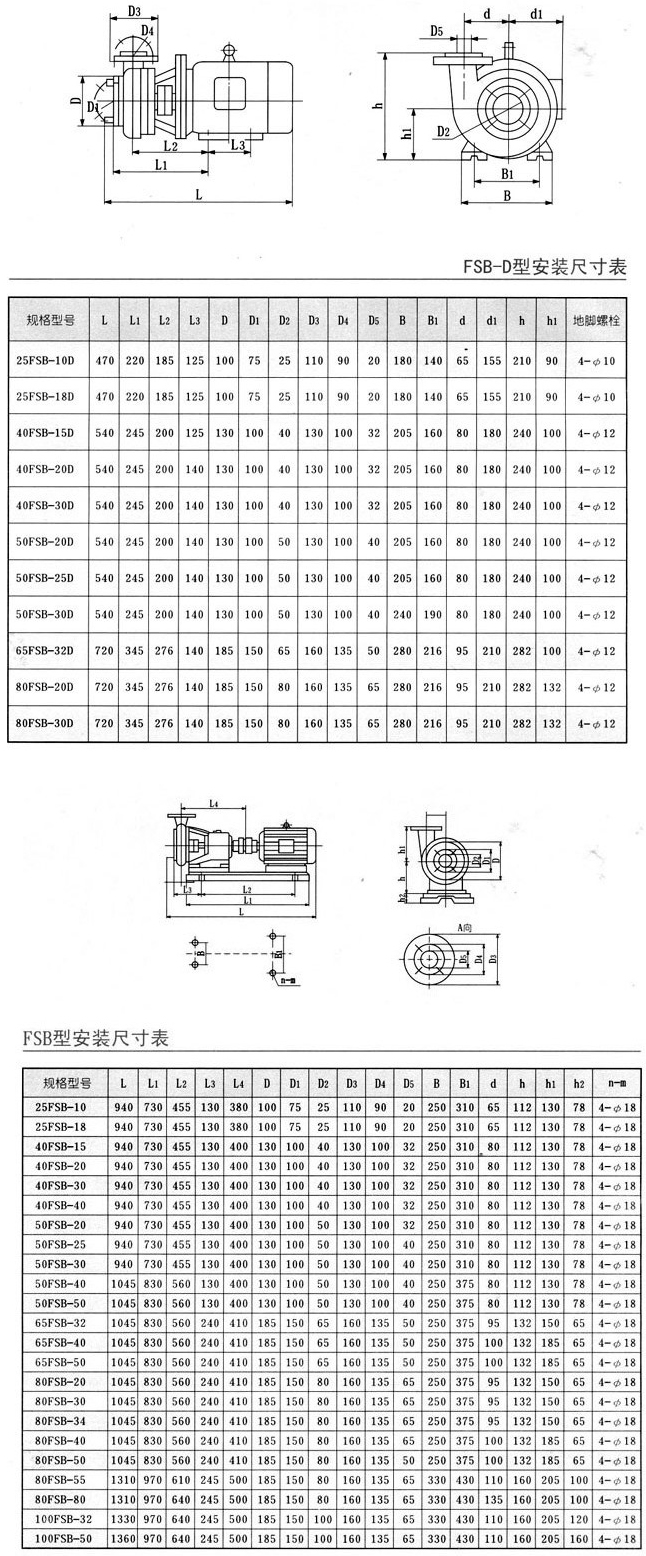

安装尺寸图
