ZCQ型自吸磁力泵
技术规范:
产品型号:ZCQ
扬程:12~50m
转速:2900r/min
工作温度:-20°C~80°C
电压:380/220V
适用介质:不含固体颗粒腐蚀液体、水
用途:管道泵
驱动方式:磁力
主要材质:不锈钢、钢玉陶瓷、四氟石墨
产品概述
ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封替代动密封,使泵的过流部件处于彻底密封状况,彻底解决了其它泵机械密封无法防止的跑、冒、滴、漏之弊病,泵体及过流部件的资料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等资料制作,既有CQ型磁力驱动泵的功用,又集皂吸于一身,不需底阀和引灌水,自吸高度4米。
产品特色
该磁力驱动旋涡泵构造紧凑,外形漂亮,体积小,噪音低,运转牢靠,运用修理便利,可广泛用于石油、化工、制药、电镀、印染、食物、科研等单位抽送酸、碱、油类及稀有宝贵液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。
作业原理
本泵采用外混式轴向回水泵体构造,泵体由吸液室、储液室、蜗壳、回流孔、气液别离室等部份构成,构造见图一。泵启动后,在离心力的效果下,吸水室中的剩下液与进液管路中的空气被叶轮拌和成气混合物,混合物经蜗壳进入气液别离室,跟着速度减慢,致使气水别离,空气由泵出液口排出,液经回水孔回来泵内, 通过多次循环,进液管道中的空气被排净,使泵内构成必定的真空度,达到自吸的效果。

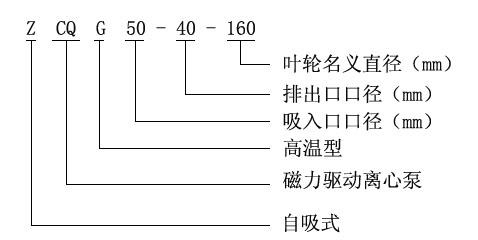

型号解说
性能参数
类型 | 口径(mm) | 流量 (m3/h) | 扬程(m) | 电机功率 (kW) | 电压 | 原料 | |
进口 | 出口 | (V) | |||||
ZCQ20-12-100 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | 不锈钢 |
ZCQ25-20-115 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | |
ZCQ32-25-115 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | |
ZCQ32-25-145 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | |
ZCQ40-32-132 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
ZCQ40-32-160 | 40 | 32 | 12 | 32 | 4 | 380 | |
ZCQ50-40-145 | 50 | 40 | 14.4 | 25 | 4 | 380 | |
ZCQ50-40-160 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
ZCQ50-40-200 | 50 | 40 | 7.8 | 50 | 5.5 | 380 | |
ZCQ65-50-145 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | |
ZCQ65-50-160 | 65 | 50 | 27 | 32 | 7.5 | 380 | |
ZCQ80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
ZCQ80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
ZCQ80-65-200 | 80 | 65 | 50 | 50 | 18.5 | 380 | |
注:每个类型都可配防爆电机 |
